超高圧発生装置（スギノアクアジェットポンプAJP-35025S）は油圧ポンプ，駆動用電動器，
油圧を増圧して超高速水を発生させる増圧器，チェックバルブ，超高圧水の脈動を緩和するアキュ
ムレータ，給水加圧ポンプ，超高圧水配管，各種バルブから構成される．油圧ポンプで発生した
圧油は，方向制御弁を介して増圧器の低圧シリンダに導かれ，ピストンを往復運動させ，水噴流を
増圧させる．超高圧水の圧力制御は，一次側油圧回路の圧力設定バルブの調整により容易に可変
することができる．また，超高圧水はノズルからの噴射・停止を繰り返しても，停止時は油圧側の
リリーフバルブが作動し一定の圧力が保持されるため，異常な圧力上昇が発生しない機構になっている．
また，アクアジェットポンプで得られる超高圧水は，超高圧配管，継手（ステンレス製）を通り，
ノズルへと導かれる．ここで，アクアジェットポンプの仕様を以下にまとめて示す．
*アクアジェットポンプ仕様* 型式： AJP-35025S 装置寸法： 1100×1800×1500mm 重量： 1500kgf 噴出流量： 1.21 lit/min (375MPa)時 所要動力： 油圧ポンプ用電動機(11kw,4P,3φ,200/220v,50/60Hz) 給水ポンプ用動力機(0.4kw,4p,3φ,200/220v,50/60Hz) 滴水潤滑ポンプ用電動機(3w,1φ,100v,50/60Hz) 必要給水量： 水量(噴出量）清水（10 lit/mim 以上）
***備考***
ポンプの使用法を解説します．

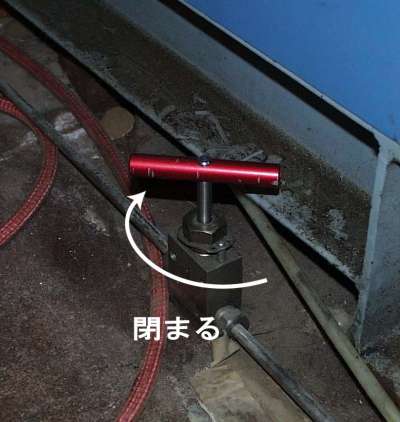

まず始めに，このバルブ（二つ有ります）を確認してください．実は，高圧水は研削盤に付いているウォーター
ジェット実験装置にも供給されるようになっています．よってこちらのウォータージェット実験装置のみに供給
するために研削盤につながっている供給管のバルブを閉じ（かなりしっかり閉じてください．），こちらの装置
につながっている供給管のバルブを開きます．

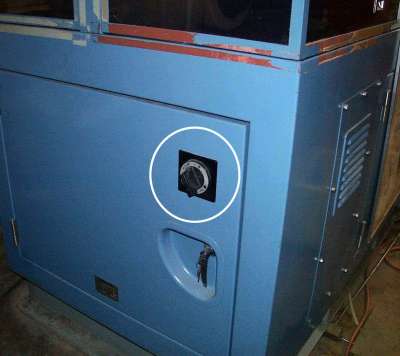

(1) 上図の白丸内は，給水用のバルブです．このポンプにおいては排出用とクーラ冷却水用に給水します．
ポンプを運転させる前には必ず全開にしておきましょう．尚，給水するとすぐにクーラ冷却水の排出
が始まるので，排出用のホースを外に出しておきましょう．

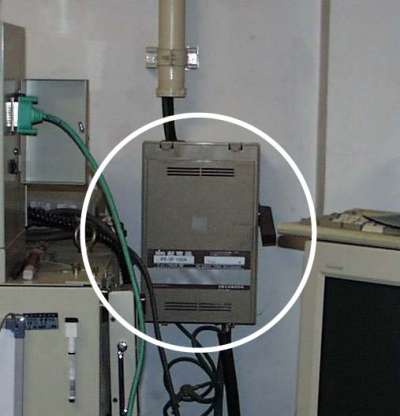

(2) 上図の白丸内は，このポンプの主電源です．これをＯＮにしないことには動きません．
(3) 次は，このポンプの電源スイッチです．これもＯＮにしてやりましょう．

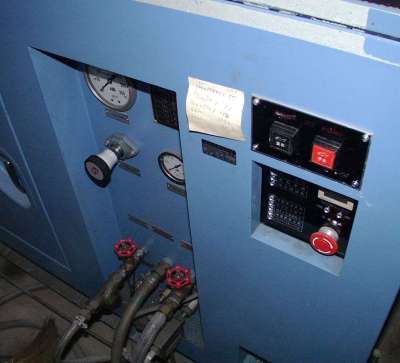

(4) (3)までの作業でポンプはいつでも使用可能な状態になりました．そこでこのポンプの制御方法の説明を
します．上図の制御盤を拡大すると下図のようになります．
*動かす*
右図の上部の黒いボタンがポンプ運転ボタンです．これを押すとポンプが動き始めます．
左図の左下のバルブが圧力設定バルブです．これをねじることにより圧力を決定します．
ここまでの作業でノズルより水が噴出されているはずです．
*停止する*
上の作業の逆を行えば停止します．つまり，圧力設定バルブにより圧力を0（ゼロ）にします．
次にポンプ停止ボタンを押します．しばらく水を噴出し続けますが，直にとまります．
*制御盤の説明*

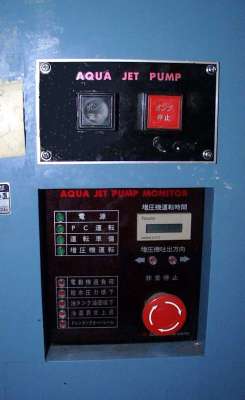

右の図から説明します．
---上部ボタン---
黒：ポンプ運転，赤：ポンプ停止です．
---左下ランプ---
・運転
・PC運転
・運転準備
・増圧機運転
・電動機過負荷
・給水圧力低下
・油圧タンク油面低下
・油温異常上昇
・ドレンタンクオーバーレベル
このランプでポンプの状態を知ることが出来ます．あまり使用しませんがトラブルが
起きたときは，ここを見ましょう．
---右下---
・増圧機運転時間モニター
・増圧機排出方向ランプ
・非常停止ボタン
いずれもあまり使用することはありません．

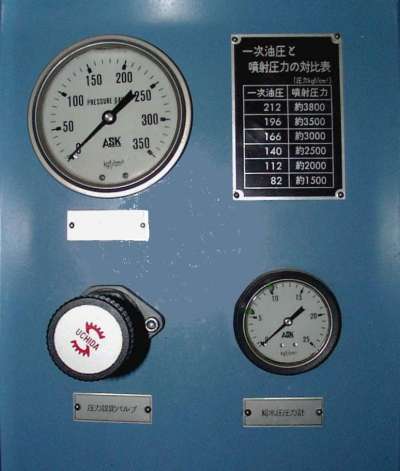

左の図の説明です．
---左上---
一次油圧力計です．ポンプ内での圧力であり，噴射圧力ではないので注意してください．
---右上---
一次油圧力と噴射圧力の対比表です．．これを参考に噴射圧力を算出してください．
---左下---
圧力設定バルブです．これをひねって圧力を決定します．
---右下---
給水圧力計です．あまり使用しません．

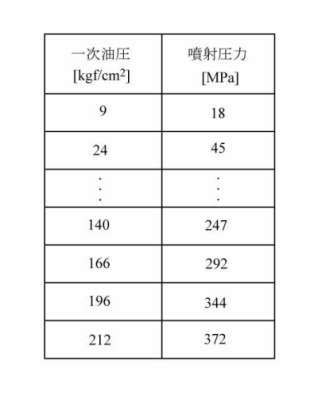

一次油圧力と噴射圧力対比表
